Crack meters

Medidor de grietas - Crack meter

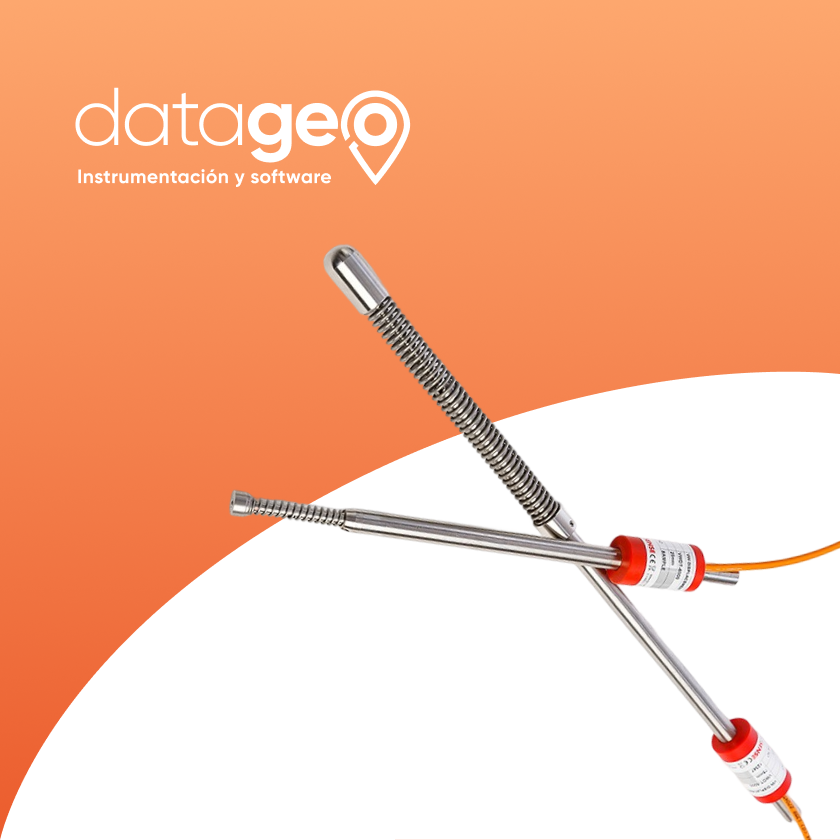

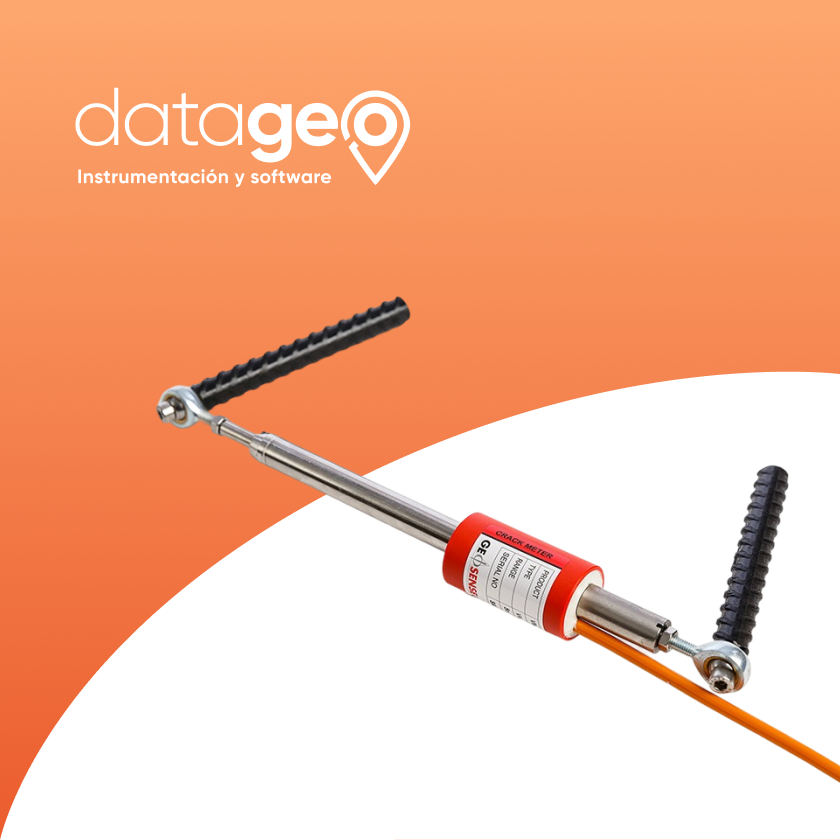

Los medidores de grietas VWCM-4000 se utilizan para medir el movimiento a través de grietas superficiales y juntas en concreto, roca, suelo y estructuras.

Consisten en un tubo exterior del sensor y una varilla interior deslizante que está conectada en el extremo interior a un sensor de cuerda vibratoria mediante un resorte.
En el extremo del sensor del cuerpo exterior y en el extremo exterior de la varilla se fijan anclajes que se pueden fijar a ambos lados de la grieta a controlar.

El medidor funciona según el principio de que un cable tensado, cuando se tira, vibra a su frecuencia de resonancia. El cuadrado de esta frecuencia es proporcional a la tensión en el alambre.
Alrededor del cable hay una bobina magnética que, cuando es pulsada por una lectura vibratoria o una interfaz de registro de datos, arranca el cable y mide la frecuencia resonante de vibración resultante.

Un cambio en la distancia entre los anclajes causado por la apertura o el cierre de la grieta hace que la varilla interior de deslizamiento libre se mueva dentro del cuerpo exterior, lo que cambia la tensión sobre el resorte y el cable vibrante, alterando así la frecuencia de resonancia del cable.
